Tipos de distribución lumínica de luminarias

Tipos de Distribución Lumínica según IESNA

La iluminación exterior desempeña un papel crucial en la seguridad y funcionalidad de las vías públicas, estacionamientos y otras áreas abiertas. Una de las guías más reconocidas para el diseño e implementación de sistemas de iluminación es la proporcionada por la Illuminating Engineering Society of North America (IESNA). Desde su fundación en 1906, la IESNA ha establecido estándares claros y ampliamente utilizados, como la clasificación de distribución lumínica definida en el estándar IESNA RP-8-1983.

¿Qué son los las curvas fotométricas o tipos de distribución lumínica de IESNA?

Los tipos de distribución lumínica de IESNA son categorías estandarizadas que describen los patrones de distribución de luz de las luminarias. Estos patrones ayudan a los diseñadores a entender cómo se propaga la luz desde las luminarias y cómo ilumina áreas específicas.

Este sistema de clasificación lumínica se basa principalmente en la forma del área iluminada por la luminaria. Se utiliza generalmente en luminarias para carreteras y áreas, y permite determinar qué distribución de luz es la más adecuada.

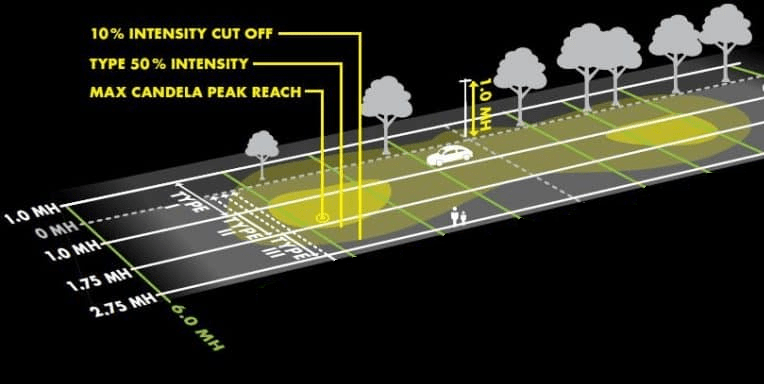

Distribución Lateral de Luz según el 50% Máximo de Candela

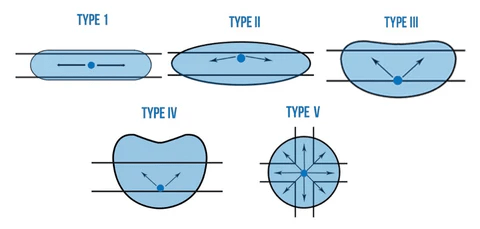

Los tipos de distribución lumínica según IESNA definen cómo se dispersa la luz desde las luminarias, caracterizados por el punto en que la intensidad luminosa alcanza el 50%. En los estándares publicados por IESNA, las carreteras se dividen en cinco áreas a lo largo de líneas longitudinales. La clasificación de distribución lateral depende del área en la que cae el punto de intensidad máxima del 50%.

Tipo I

• Patrón de distribución: Emite una distribución de luz lineal muy amplia y simétrica, con gran cantidad de luz a ambos lados de la luminaria.
  • Ilumina áreas largas y estrechas como senderos, caminos peatonales o aceras desde una posición central de la luminaria.
  • Produce un patrón ovalado rectangular delgado.
• Distribución lateral:
  • Emite luz en dos direcciones opuestas.
• Altura de montaje:
  • Aproximadamente igual al ancho del área iluminada.

Tipo II

• Patrón de distribución: Asimétrico estrecho Tiene una distribución más alargada y estrecha. El haz de luz cubre un área más concentrada, generalmente en forma de una elipse extendida hacia adelante y a los lados de la luminaria.
  • Diseñado para iluminar calles residenciales, caminos peatonales o ciclovías desde un costado.
  • Dirige la luz hacia los lados como el Tipo I, pero también distribuye luz hacia adelante.
• Apertura:
  • El ancho del área iluminada se encuentra entre 1 y 1.75 veces la altura de montaje.
  • Normalmente abarca un ángulo de apertura de 25º a 50º.

Tipo III

• Patrón de distribución: Asimétrico amplio. Ofrece una apertura más amplia y más ovalada que la tipo II.

• • Ideal para áreas como carreteras de carriles múltiples, estacionamientos, calles urbanas y espacios abiertos donde se requiera una iluminación uniforme.

• • Distribuye la luz hacia adelante más lejos que el Tipo II, lo que lo hace adecuado para caminos y carreteras más anchas.
• Apertura:
  • El ancho del área iluminada se encuentra entre  1,5 y 2.75 veces la altura de montaje.

• • Normalmente abarca un ángulo de apertura de 50º a 75º.

Comparación clave entre Tipo II y Tipo III

Consideraciones de diseño

• La elección entre óptica tipo II y tipo III dependerá del ancho de la calle, la ubicación de las luminarias, la altura del poste, y los requerimientos específicos de iluminación (uniformidad, niveles de iluminación, minimización de deslumbramiento, etc.).
• Ambas ópticas están diseñadas para cumplir con estándares de eficiencia y seguridad, priorizando un buen control de la luz para evitar contaminación lumínica y pérdida hacia zonas no deseadas.

Tipo IV

• Patrón de distribución:  Genera un patrón asimétrico con proyección hacia adelante, concentrando la luz hacia el frente, con muy poca luz proyectada hacia atrás.
  • Diseñado para brindar alta iluminación en áreas grandes como autopistas, estacionamientos o pistas de aeropuertos.
  • Proyecta mayormente la luz hacia adelante en lugar de hacia los lados.
• Apertura:
  • Cubre un ancho que es de 2.75 a 3.75 veces la altura de montaje (MH).

Tipo V

• Patrón de distribución: Patrón simétrico circular.
  • Dirige la luz de manera circular y simétrica.
  • Ideal para áreas abiertas grandes como, parques, jardines, estacionamientos, campos deportivos e intersecciones.
  • Asegura una distribución uniforme de la luz en todas las direcciones, con una cobertura de 360 grados.

• • Se instala generalmente en el centro del área a iluminar.
  • Proporciona iluminación uniforme en áreas estrechas, sin desperdicio de luz hacia los lados.

• La clasificación de los tipos de distribución lumínica según IESNA es una herramienta indispensable para el diseño eficiente y seguro de sistemas de iluminación exterior. Al comprender las características únicas de cada tipo de luminaria de alumbrado público, los proyectistas pueden seleccionar las luminarias más adecuadas para garantizar una iluminación uniforme, minimizar el deslumbramiento y optimizar el consumo energético.
