ÓPTICAS FOTOMÉTRICAS, equivalencias fotométricas IESNA (Type I–V)
y la clasificación luminotécnica según UNE-EN 13201
El rendimiento real de una instalación de alumbrado exterior depende en gran medida de la distribución fotométrica de la luminaria. Nuestras soluciones ópticas aportan control preciso del flujo, garantizando:
✔ Nivel de iluminación adecuado según categoría UNE-EN 13201.
✔ Control del deslumbramiento y luz intrusa (TI, ULOR=0).
✔ Eficiencia energética según exigencias del RD 1890/2008.
A continuación analizamos nuestras cinco fotometrías disponibles, su comportamiento óptico y las aplicaciones recomendadas:

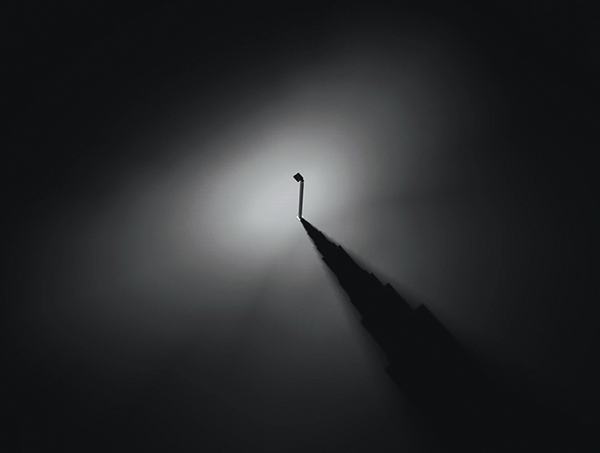

Óptica T3
“El equilibrio vial”
Tipo de distribución (IESNA): Type III.
Ámbito UNE-EN 13201: Categorías M para tráfico motorizado (M3-M5).
La óptica T3 es una distribución asimétrica vial de apertura lateral amplia. Se proyecta la luz hacia adelante y hacia el carril opuesto, extendiendo la luminancia sobre un ancho de vía medio-alto sin excesos de luz lateral que lleguen a fachadas.
Aplicación óptima:
- Vías urbanas y residenciales de intensidad media.
- Avenidas y carreteras con 2 carriles por sentido.
Objetivos luminotécnicos:
- Mantener luminancia uniforme evitando zonas de penumbra.
- Cumplir TI exigido para vialidad urbana (seguridad del conductor).
- Reducir luminancia de velo para mejorar la percepción en mojado.
Conclusión técnica:
Óptica muy versátil que optimiza el número de puntos de luz y la uniformidad en calzadas urbanas convencionales.

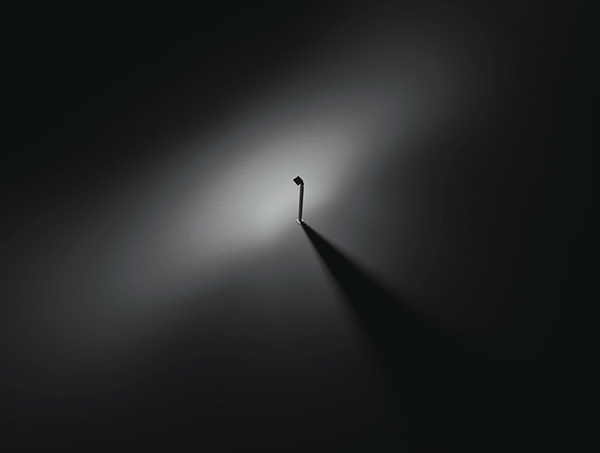

Óptica SCL
“Precisión y confort visual”
Tipo IESNA asociado: Type III con mayor Cut-Off.
Ámbito UNE-EN 13201: M y P (zonas residenciales con peatón).
La óptica SCL (Side & Cut-off Light) está diseñada para minimizar la luz intrusiva en fachadas y ventanas. El control fotométrico reduce significativamente el flujo por encima del plano horizontal → ULOR = 0, alineado con el RD 1890/2008 que limita la contaminación lumínica.
Aplicación óptima:
- Áreas residenciales y vecinales.
- Zonas con normativa estricta ambiental.
- Aceras pegadas a edificios.
- Carriles bici.
Objetivos luminotécnicos:
- Reducir el TI percibido por el peatón y el conductor.
- Evitar luz molesta dentro de viviendas.
- Priorización del confort y la seguridad peatonal.
Conclusión técnica:
Ideal para municipios que exigen protección del cielo nocturno y mínimo impacto lumínico.

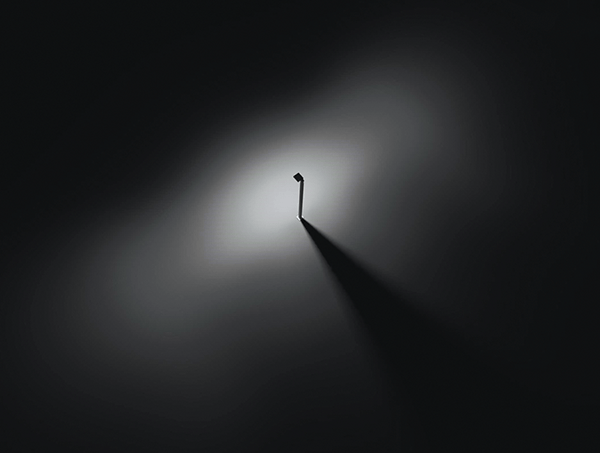

Óptica T2
“Mayor alcance longitudinal”
Tipo IESNA asociado: Type II.
UNE-EN 13201: M4-M6 (calles estrechas, tráfico moderado).
La distribución T2 ofrece un haz muy alargado en el eje de la vía y con apertura lateral contenida. Está concebida para que una luminaria cubra mayor distancia entre puntos.
Aplicación óptima:
- Calles estrechas o vías secundarias.
- Carril único por sentido.
Objetivos luminotécnicos:
- Aumentar eficiencia por punto y por tanto conseguir mayor separación entre columnas.
- Excelente guiado visual del trazado.
- Minimizar deslumbramiento a peatones en aceras estrechas.
Conclusión técnica:
La elección adecuada cuando se busca eficiencia en inversión y menos infraestructura.

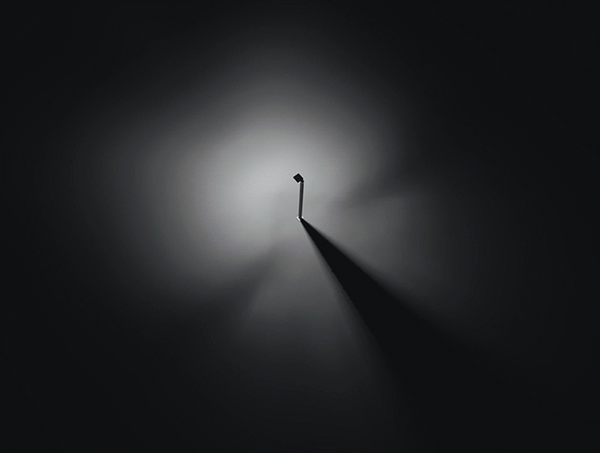

Óptica T4
“Máxima cobertura en grandes ejes”
Tipo IESNA asociado: Type IV.
UNE-EN 13201: M1-M3 (tráfico intenso y rápido).
Óptica pensada para vías rápidas y grandes avenidas, con gran proyección de luz hacia adelante y hacia el carril opuesto para dotar de profundidad visual al conductor.
Aplicación óptima:
- Zonas periurbanas.
- Intersecciones y glorietas de gran diámetro.
- Carreteras de alta velocidad en entorno urbano.
Objetivos luminotécnicos:
- Visibilidad a larga distancia para reacción anticipada.
- Uniformidad sin sombras pasajeras.
- Seguridad ante altas velocidades.
Conclusión técnica:
Se utiliza cuando la prioridad es prevención de accidentes y máximo campo visual.

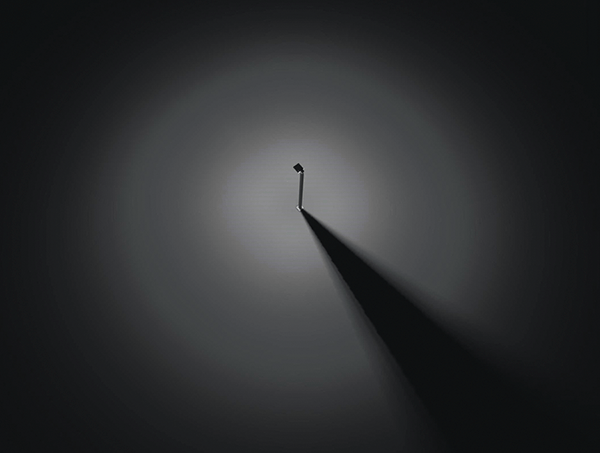

Óptica Circular Simétrica
“Iluminación ambiental de área”
Tipo IESNA asociado: Type V.
UNE-EN 13201: P y C (estancial, recreativa y comercial).
Distribución omnidireccional (360°) y extensiva que reparte la luz en todas direcciones horizontales. Aporta una iluminación envolvente en zonas donde la percepción y seguridad del peatón son claves.
Aplicación óptima:
- Plazas, parques y paseos.
- Aparcamientos abiertos.
- Centros comerciales exteriores.
- Áreas deportivas de proximidad.
Objetivos luminotécnicos:
- Reforzar sensación de seguridad.
- Evitar contraste extremo que cause sombras.
- Comodidad visual, ambiente urbano atractivo.
Conclusión técnica:
Su propósito es crear espacios urbanos habitables, priorizando la percepción humana sobre el tráfico.
RESUMEN y CONCLUSIÓN TÉCNICA
Sobre nuestras ópticas y su utilización
Resumen Conceptual
| Óptica | IESNA | UNE-EN 13201 | Escenario dominante | Beneficio esencial |
| T3 | Type III | M3-M5 | Urbano-vial, Residencial | Uniformidad equilibrada |
| SCL | Type III con Cut-Off | M/P | Residencial | Mín. luz intrusa (ULOR=0) |
| T2 | Type II | M4-M6 | Calles estrechas | Separación de puntos > |
| T4 | Type IV | M1-M3 | Vías rápidas | Seguridad a larga distancia |
| Circular | Type V | P/C | Plazas, Parques | Confort peatonal |
Resumen Conceptual
| Óptica | IESNA | UNE-EN 13201 | Escenario dominante | Beneficio esencial |
| T3 | Type III | M3-M5 | Urbano-vial, Residencial | Uniformidad equilibrada |
| SCL | Type III con Cut-Off | M/P | Residencial | Mín. luz intrusa (ULOR=0) |
| T2 | Type II | M4-M6 | Calles estrechas | Separación de puntos > |
| T4 | Type IV | M1-M3 | Vías rápidas | Seguridad a larga distancia |
| Circular | Type V | P/C | Plazas, Parques | Confort peatonal |
Conclusión técnica global
Gracias al uso de estas ópticas fotométricas LED que son verificadas con el diseño de luminarias, es posible:
✔ Adaptar cada instalación a su categoría luminotécnica.
✔ Optimizar consumo y mantenimiento (eficiencia real garantizada).
✔ Cumplir normativa española de eficiencia y control lumínico.
✔ Reducir el deslumbramiento y mejorar la seguridad vial y ciudadana.
MAYJA además puede así personalizar cada luminaria para que la luz se distribuya exactamente donde se necesita, y solo ahí.
Preguntas frecuentes (FAQs)
Sobre ópticas fotométricas, equivalencias y clasificación
¿Qué es una óptica fotométrica LED?
Es un conjunto de lentes y geometrías ópticas que controlan cómo se distribuye la luz en el espacio. Permite dirigir el flujo hacia donde es necesario, optimizando la iluminación y evitando deslumbramientos y pérdidas hacia el cielo (ULOR = 0).
¿Cuáles son los tipos de distribución fotométrica según IESNA?
La IESNA clasifica las distribuciones en Type I, II, III, IV y V según el alcance y la apertura lateral del haz luminoso. Cada tipo se adapta a una aplicación: desde vías urbanas a plazas o carreteras rápidas.
¿Por qué es importante la UNE-EN 13201 en alumbrado público?
Es la normativa europea que define los niveles de iluminación para cada tipo de vía o zona urbana (M, P, C). Garantiza seguridad vial, eficiencia energética y confort visual.
¿Cómo elegir la óptica adecuada para una instalación de alumbrado exterior?
Depende del ancho de la vía, el tipo de tráfico, la presencia de peatones, la distancia entre luminarias, la altura de las mismas y las exigencias de control lumínico. Las fotometrías T2, T3, SCL, T4 o Circular optimizan el rendimiento en cada caso.
¿Cómo se reduce la contaminación lumínica en las ciudades?
Con ópticas que evitan la emisión superior (ULOR=0), limitan el deslumbramiento (TI), atenúan intrusión lumínica en fachadas y cumplen el RD 1890/2008. Esto protege el cielo nocturno y mejora la habitabilidad urbana.
